弊社は測定機の企画製造及び販売を行っております。
OPIE23では非球面レンズの面間偏心測定機（型式RTX・・・パネル展示）と非接触レンズ中心厚測定機(型式CT-gaugeZD・・・実機展示）を出展致します。
定評の非接触レンズ中心厚測定機の最新型です。今度は肉厚測定方式を一新しサンプルステージの昇降だけで測定が完了します。
又新たに外径測定機能も搭載しました。測定径はφ５～６５ｍｍまで。厚みの範囲は１ｍｍ～７５ｍｍまで。再現性σ＜３μ、正確性±３μ＜ﾌﾞﾛｯｸｹﾞｰｼﾞ です。

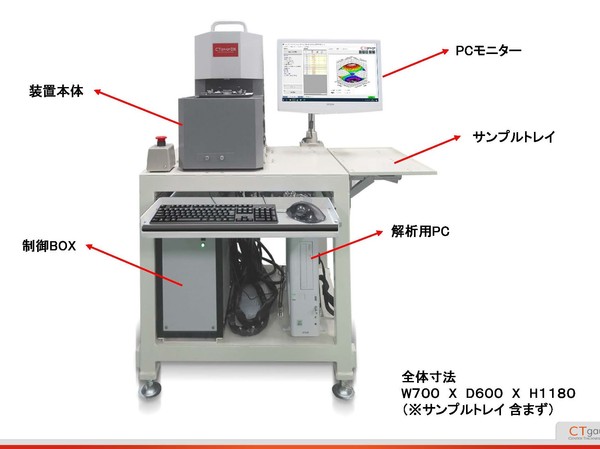

高精度非接触自動レンズ中心厚測定機＜CT-Gauge DX＞です。
主な仕様は下記です。
１．高速測定（凡そ３０秒程度）
２．幅広い測定径範囲（φ２～１００ｍｍまで）
大口径仕様可能（最大550ｍｍまで）
３．測定厚範囲（最大両凸50ｍｍまで、最薄90μまで）
４．測定精度：マスター鋼球に対し±2μ以下 ３σ＜２μｍ
５．校正原器を装置に内蔵し手作業での校正動作を排除
６．確実な頂点検出の為、３次元トポグラフィ表示を採用
※独自開発の専用解析ソフトウエア（名称：ハイパス（HｙPAS））を採用
７．検査成績書の作成機能搭載
８．ΔH（Sag）量測定
・装置寸法：Ｗ295ｘＤ505ｘＨ503（ｍｍ）
・総重量（電装BOX含む）：約58ｋｇ

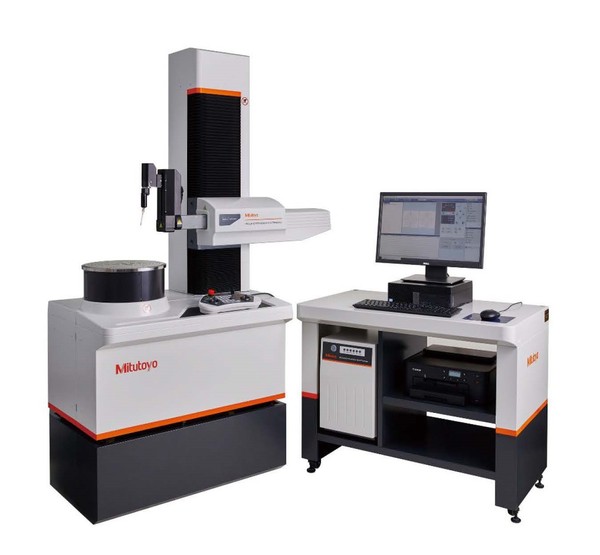

真円度測定技術を用いて非球面レンズの相対面偏心・外径偏心・アスを測定します。測定時間が５分～１０分であり、作業者の測定に関わる拘束時間が短いです。測定は専用チャックを用いてレンズの上面・外周・下面と全て自動測定です。又成型で使う金型の測定も可能です。
