T-Sweeper: リアルタイムCWテラヘルツ分光

テラヘルツ放射技術は現在、業界においてプロセス監視や材料検査への採用が進んでいます。会場では、処理速度が向上した新しい分光器T-Sweeperのライブデモを行います。

ハイブリッドPIC

フラウンホーファーHHIのハイブリッド集積プラットフォームは、短時間のプロトタイピング、短い反復サイクル、少ない初期開発労力を実現します。この技術では、オンチップ・フリーの集積が可能です。

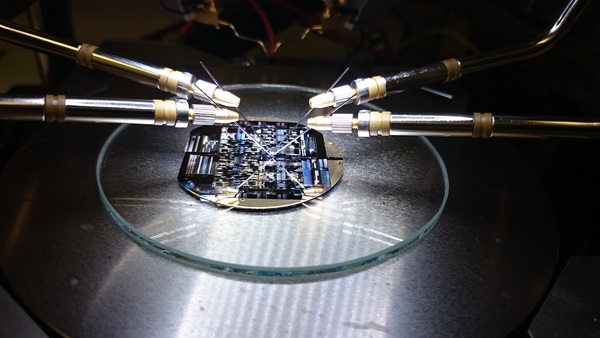

汎用InPファウンドリー・プラットフォーム：InPファウンドリー・サービス

フラウンホーファーHHIでは、個々の光集積回路を製造しています。フラウンホーファーHHIは、レシーバ（40GHz）、トランスミッタ（20GHz）、および（1dB/cm）受動素子を集積するInPプラットフォームを提供しています。

リン化インジウム・マッハツェンダー変調器：Oバンド高速変調器

Oバンド・アプリケーション用の超高帯域幅のInPマッハツェンダー変調器

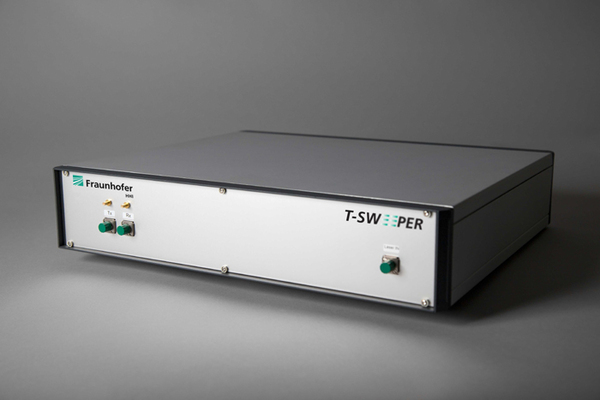

Live Demonstration: Terahertz sensing - T-Sweeper: Realtime cw Terahertz spectroscopy

Terahertz radiation is increasingly employed for process monitoring and material inspection in industry. We present a live demonstration of our novel spectrometer T-Sweeper, which enhances the speed of cw terahertz spectroscopy by a factor 160 compared to state-of-the-art systems: 8 spectra per second with a bandwidth of more than 2 THz can be acquired.

Hybrid PICs - Best of all worlds

Fraunhofer HHI’s PolyBoard platform enables the hybrid integration of complex and highly functional photonic integrated circuits (PICs) including active and passive optical functionalities.

Generic InP Foundry Platform - InP Foundry Services

An InP technology to cover a vast variety of monolithic or hybrid integration solutions.

Optical Industrial Wireless - Light Communication for IoT

Fraunhofer HHI presents optical wireless communication in an industrial environment. A moving robot will demonstrate how the high demands of digital networking in industrial environments can be met using optical wireless technology.

100 GHz Coherent Receiver Frontend

Coherent optical receiver with up to 100 GHz analog electrical bandwidth in a 19‘‘- chassis.

LiFi Neon - 最大 1 Gbit/s の光ワイヤレス通信システム

LiFi とも呼ばれる光ワイヤレス通信は、ライセンス不要の光スペクトルを使用するモバイル室内通信の有望な技術と考えられています。 光は、電波に比べて室内に閉じ込められやすく、不正アクセスや妨害に対してより安全です。 Fraunhofer HHI は、屋内 LiFi システム研究で 20 年以上の経験があり、産業用プロトタイプおよびフィールド テスト用のコンパクトな LiFi モジュールを提供しています。

屋外 LiFi ポイントツーポイント リンク

LED ベースの光無線通信 (OWC) リンクは、有線接続に代わる低コストで、高い堅牢性とスループットを提供し、設定や調節も安易な技術です。 フラウンホーファー HHI は、困難な屋外条件でも中断のない可用性を備えた高速 OWC リンクを実現しました。 通信は、通常使用される有向無線ネットワークから移行き、無線スペクトル負担を軽減します。

ハイブリッド PIC ー 各技術の特長を利用

フラウンホーファー HHI の PolyBoard により、アクティブおよびパッシブの光機能を精巧で高高度なフォトニック集積回路にハイブリッド統合することが可能になります。 ビルディング ブロックには、VIS および NIR 波長の波長可変レーザー、偏光および波長処理用の薄膜フィルターが含まれます。 さらに、マイクロ オプティカル ベンチは、光アイソレータ、サーキュレータ、および量子技術用の非線形結晶のオンチップ統合を可能にします。

高速光検出器モジュール

1Tb/s 伝送およびマイクロ波フォトニクスのコンポーネント
フラウンホーファーHHI は、O から L 帯域まで動作する最大 145 GHz の帯域幅を備えた単一および平衡型光検出器モジュールを提供します。 テストと測定アプリケーションに使用できます。 マイクロ波フォトニクス用の高出力光検出器モジュールもあります。

テラヘルツ分光法

テラヘルツ線は、プロセス監視や材料検査のために産業環境でますます採用されています。 コーティング層の厚さ、ポリマー成分の構造、または非導電性材料の欠陥を測定できます。 HHI は、商用テラヘルツ システムと完全に互換性があり、垂直入射下での反射測定を可能にする、次世代のファイバー結合型 THz トランシーバー ヘッドを提供します。

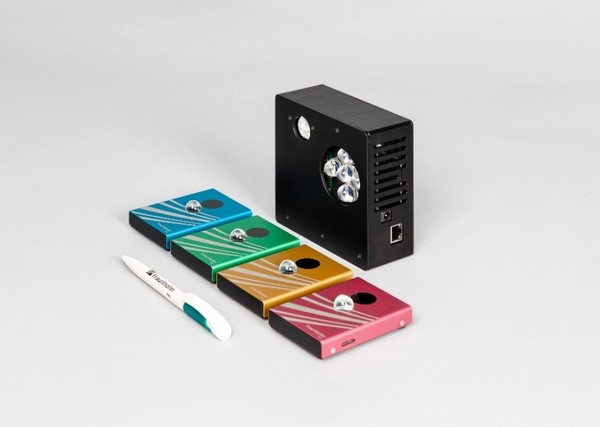

LiFi Neon - Optical Wireless Communication System with up to 1 Gbit/s

光学無線通信（LiFi）は、免許無用の光スペクトルが使われるモバイル屋内の連結性のための有望な技術です。
電波に比べれば、光は部屋に制限され、外部から不正アクセスと妨害に対してより安全です。
フラウンホーファーHHIは屋内のLiFiシステム研究で20年以上の実績があり、コンパクトLiFiモジュールを産業のプロトタイピング及び実地試験に提供します。

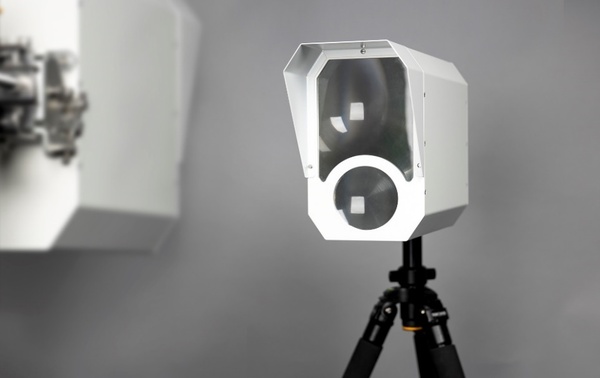

Outdoor LiFi Point-to-Point Link

LEDを使用する光無線通信 (OWC)リンクは、有線接続 に代わる低コストな接続で、 高い堅牢性と処理能力を 備え、調整しやすいのが 特徴です。フラウンホーファーHHIは、 屋外の厳しい環境でも中断 されることのない実証済の 可用性を備えた高速OWC リンクを提供します。一般に使用される指向性無線技術(ミリ波)のデータトラフィック 量を軽減することで、電波領域の 緩和につながります。

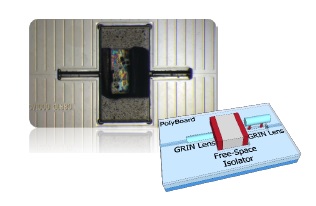

Hybrid PICs - The best of all worlds

フラウンホーファーHHIのPolyBoardは、アクティブ及びパッシブ光機能を複雑で高機能のフォトニック集積回路にハイブリッド統合することを可能にします。ビルディングブロックには、VISとNIR波長の可変レーザー、偏光と波長処理用の薄膜フィルターが含まれます。さらに、マイクロオプティカルベンチは、光アイソレータとサーキュレータ、および量子技術用の非線形結晶のオンチップ混成統合を可能にします。

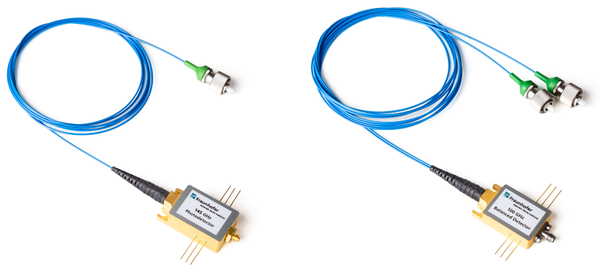

High-Speed Photodetector Modules

フラウンホーファーHHIは、OバンドからLバンドまで動作する最大145GHzの帯域幅を備えた単一のバランスの取れた光検出器モジュールを提供します。モジュールの対象となるアプリケーションは、テストと測定です。マイクロ波フォトニクスのアプリケーションのために、専用の高出力光検出器モジュールが提示されます。

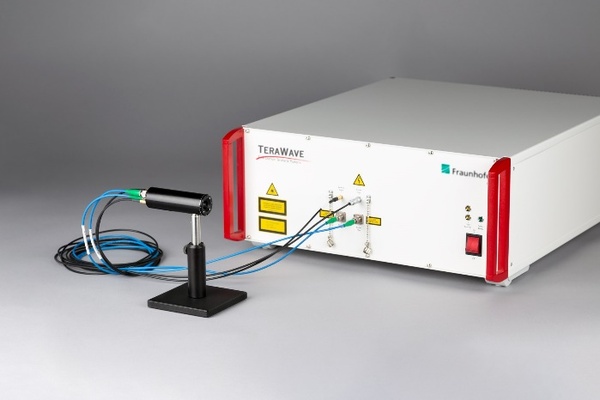

Terahertz spectroscopy

テラヘルツ放射は、プロセス監視と材料検査のために産業環境でますます採用されています。コーティングの層の厚さ、ポリマーコンポーネントの構造、または非導電性材料の欠陥を測定できます。 HHIは、市販のテラヘルツシステムと完全に互換性があり、垂直入射下での反射測定を可能にする、次世代のファイバー結合統合THzトランシーバーヘッドを提供します。

Gigabit Optical Wireless Link

High-data rate wireless links at (sub-)THz carrier frequencies

Based on its mature InP technology, Fraunhofer HHI develops photonic components and systems for high-data rate wireless terahertz communications. These components allow for seamless integration into state-of-the-art fiber-based communication systems. Thus, complex modulation formats, such as 32QAM, 64QAM and QPSK, can be used. In a recent publication, we showed up to 160 Gbit/s at 300 GHz carrier frequency using 32QAM (Nellen et al., JLT 40(13), 2022).

Test and measurement for 6G and beyond

The photonic terahertz components and systems developed by Fraunhofer HHI are well suited for test and measurement applications for 6G and beyond. In contrast to electronic mixer circuits, with a single system the photonic approach allows for broadband access to frequencies between 100 GHz and 4.5 THz. Since the specific frequency bands of future wireless communication channels are still a topic of debate, our approach helps to reduce this uncertainty by providing access to a broad spectral range.

LiFi System for robust vehicle to vehicle communication

The new optical wireless communication system from Fraunhofer HHI is optimized for an extremely large coverage. Thereby it can realize high speed data communication in an significantly extended area and allows for a high degree of mobility. The light-based LiFi system can be used in harsh industrial environments and is especially well suited for vehicle to vehicle communication. Due to the large coverage angle of more than 120°, vehicles can communicate with a stable connection at high speeds while moving. Using light-based instead of commonly used radio-based systems enables a robust hacking-, jamming-, and interference-free transmission.

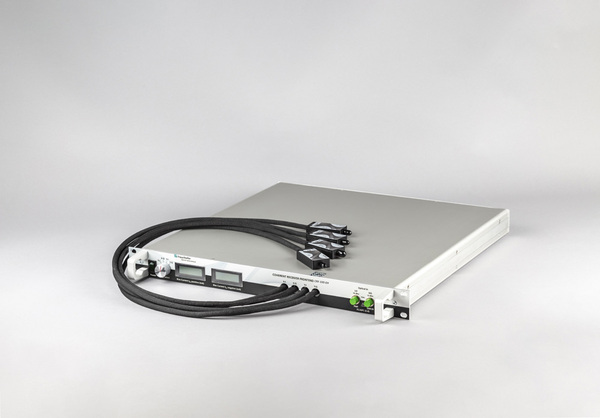

Coherent Receiver Frontend

Fraunhofer offers a fully integrated 100 GHz bandwidth coherent receiver frontend with optical extender heads

To cope with the continuously growing demand for bandwidth over multiple wavelength bands in telecom and datacom applications, Fraunhofer HHI researchers developed a Coherent Receiver Frontend (CRF), offering 100 GHz bandwidth detection with polarization- and phase-diversity over S+C+L-band. Its unique features are optical extender heads with robust 1mm RF ruggedized connectors enabling high signal integrity, robust testing & measurement performance and convenient handling & operation for our customers.

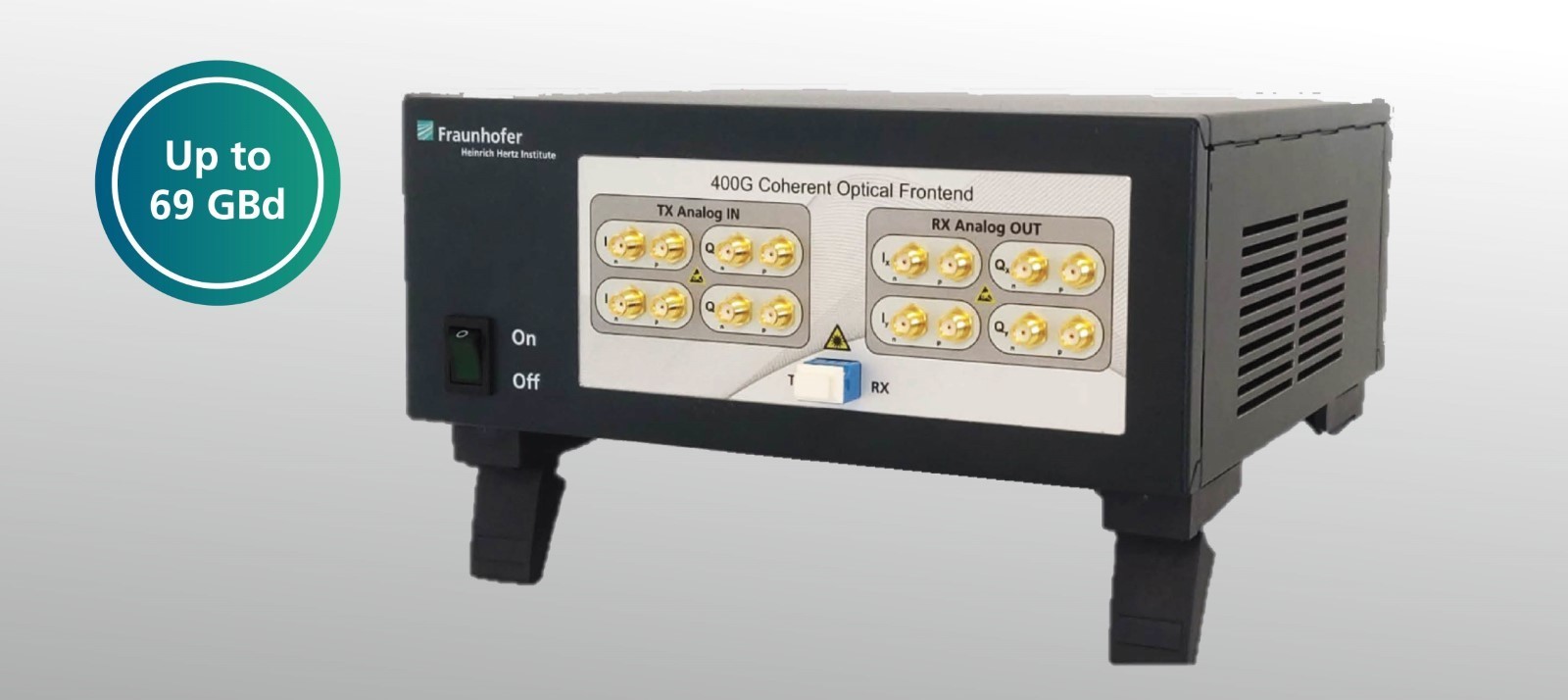

400G Coherent Optical Frontend

Fraunhofer presents a compact 400G I/Q transmitter and coherent receiver for high-bitrate transmission experiments

The 400G Coherent Optical Frontend is a compact optical transceiver to demonstrate high-bitrate data transmission. The transceiver allows for flexible generation and detection of optical data signals up to 64 GBaud. This corresponds to 400 Gbit/s using PDM-16QAM modulation. Several transceivers can be combined in one chassis to realize a multi-channel system, e.g. for space-division multiplexing.

Integrated Coherent Optical Receiver

Fraunhofer HHI and ID Photonics offer a fully integrated Coherent Optical Reference Receiver with up to 60 GHz

The latest test & measurement equipment launched by Fraunhofer HHI and ID Photonics is the fully integrated Coherent Optical Reference Receiver. It comprises a high-bandwidth coherent receiver with transimpedance amplifiers to convert optical data signals with various modulation formats (e.g. QPSK and m-QAM) into electrical RF baseband signals with an o/e bandwidth up to 60 GHz. Its unique features are a high fidelity tuneable C-band laser source and a fully integrated Coherent Optical Receiver, allowing operation at symbol rates beyond 120 GBaud, enabling transmission capacities in the Terabit/s single carrier regime.

Integrated DP-IQ Reference-Transmitter

Fraunhofer HHI and ID Photonics offer a fully integrated High-Bandwidth DP-IQ Reference Transmitter

Fraunhofer HHI and ID Photonics are presenting at this years OFC the DP-IQ Reference Transmitter. It is a fully integrated optical frontend instrument that converts differential electrical RF signals into various optical modulation formats (e.g. QPSK and m-QAM) using a high fidelity tuneable laser source followed by a high-bandwidth dual-polarization IQ Mach Zehnder modulator with a flexible and highly stable automatic bias control. It is an ideal match to convert signals generated by an Arbitrary Waveform Generator (AWG) into the optical domain.
