（株）オフィールジャパン

住所	〒102-0073 東京都千代田区九段北4-1-28　九段ファーストプレイス6階
TEL	03-3556-2781
FAX	03-3556-2790
URL	http://www.ophiropt.com
E-mail	oj.info@mksinst.com
設立年	1995年
資本金	15,000,000円
従業員数	29名
代表取締役	北代　進
	最終更新日：2023年09月22日

企業PR

Ophirは、MKS Instruments フォトニクスソリューション部門のブランドです。 Ophir製品ポートフォリオは、レーザー出力およびエネルギーメーター、フェムトワットから100キロワットのレーザーを測定するレーザービームプロファイラー、高性能IRおよび可視光学素子、赤外線サーマルイメージングレンズ、防衛用ズームレンズなどのレーザーおよびLED測定製品で構成されています商用アプリケーション、OEM、および交換用の高品質の光学系とCO2および高出力ファイバーレーザー材料加工アプリケーション用のサブアセンブリ―があります。オフィール製品は、半導体、産業技術、生命科学、健康科学、研究および防衛市場におけるお客様の生産性向上に貢献いたします。

取扱海外企業

Ophir Optronics Solutions Ltd.
Ophir-Spiricon, LLC
Optimet - Optical Metrology Ltd.

（株）オフィールジャパン取り扱い製品

BeamWatch® AM　ビームウォッチAM

BeamWatch® AM　ビームウォッチAM

ビームプロファイリングシステム「ビームウォッチAM」は、レーザーを使用したアディティブマニュファクチャリング（AM）、または3Dプリンタシステムで重要となるレーザービームのパラメーターを測定する為に設計されており、スポット径、ウエスト位置、フォーカスシフトなどの計測が可能です。ISO準拠の伝搬測定、NISTトレーサブルの出力測定、ビーム集光曲線のグラフ表示といった機能を備えています。

BeamWatch ビームウォッチ

BeamWatch ビームウォッチ

ビームウォッチはビームに接触することなくkWクラスの高出力ディスク・ファイバレーザー（波長帯域980-1080nm）の測定を可能にした画期的なレーザービームモニタリングシステムです。レーザー光がシステム内部を通過し横方向からカメラによりレイリー散乱の信号を計測することで、スポット径、ウエスト位置、M2、BPPなど重要なレーザーの特性を容易に測定可能にし、さらにフォーカスシフトをモニタリングできます。

NanoScan2s ナノスキャン

NanoScan2s ナノスキャン

NanoScan2sはISO11146に準拠したスリットスキャン型のビームプロファイラーです。ハイスピードUSB2.0 に対応し、PCに接続するだけで紫外から遠赤外(>100μm)の波長帯域においてCW 及びパルスレーザーのビームプロファイル計測が行えます。定評のあった従来機種よりもさらに使い易く直感的で操作の自由度が高くなり、機能拡張されたレーザービームプロファイラーとなります。

BeamGage CCD ビームプロファイラー

BeamGage CCD ビームプロファイラー

BeamGageにはCCDカメラとソフトウェアが付属されており、リアルタイムでレーザービームのプロファイル測定が可能です。アプリケーションに応じてアクセサリーを多数ご用意しております。高性能カメラに加え、数多くのISO規格に準拠した測定、業界一のアルゴリズムを誇るUltracal補正機能（特許取得済み）など優れた機能を兼ね揃えたビームプロファイラーです。

Beam Squared　ビームスクウェア

Beam Squared　ビームスクウェア

ビームスクウェアはM2ビーム品質自動測定システムです。ISO11146に準拠したM2値の自動測定を1分以下で実現します。比類ないUltracalベースライン補正機能を持ち、また自動減衰調整を行います。CWやパルスレーザーに対応しており、可搬性に優れたコンパクト設計です。

Pyrocam IV パイロカムIV

Pyrocam IV パイロカムIV

PyrocamIV パイロカムIVは波長帯域13nm-355nm、1.06-3000umに対応した高機能焦電式カメラです。CO2レーザー、赤外領域、THz光源で安定したビームプロファイルの測定が可能。チョッパ内蔵によりCWやパルスレーザー及びサーマルイメージングの測定が可能です。

Power Meters　パワーメーター

Power Meters　パワーメーター

オフィールのレーザーパワー/エネルギーセンサーは、NISTトレーサブルな校正体系を持ち、高性能で操作性の高い同社のディスプレイやインターフェースに接続するだけで簡単にレーザー出力測定が可能です。標準センサーにはフォトダイオード、サーモパイル、パイロエレクトリック等があり、pWクラスの微弱光から120kWの高出力レーザーまで測定可能な、センサーを各種ご用意しております。

Helios ヘリオス

Helios ヘリオス

ヘリオスは短時間のレーザー照射で最大測定出力12kWまでハイパワーレーザーのパワー測定に対応します。0.3秒から数秒レーザーを照射し、入射された出力と時間を元にパワーを算出します。短時間照射により水冷却も不要で省スペースでの測定が可能です。

FluxGage™ フラックスゲージ

FluxGage™ フラックスゲージ

フラックスゲージはLED照明を測定する小型測定システムで光束量 (ルーメン)、色（CCT, CRI, Duv）とフリッカーの測定が可能です。同等仕様の積分球と比較して1/3のサイズとなっております。インターフェースにはUSBまたはEthernetで通信可能、PCソフトウェアとソフトウェア開発キットが商品に付属されます。

IS6　積分球

IS6　積分球

IS6は6インチ/152.4mmの積分球（内部5.3インチ/134.62mm）で、平行光及び拡散光測定用をご用意しております。シリコンまたはゲルマニウムディテクターが選択可能で、積分球とシステムにした校正を行っており、最大30Wまでパワー測定が可能です。

EA-1 イーサネットアダプター

EA-1 イーサネットアダプター

EA-1はOEMを設計するユーザー向けのイーサネットアダプターで、オフィールのサーマルセンサー及びフォトダイオードセンサーに接続して使用します。センサーから直接イーサネットに接続（PC接続なし）可能で、イーサネットバスから直接電源を得る事が出来ます。PCアプリケーション・ソフトウェアが付属しており、TelnetまたはHTTPプロトコル経由でリモートモニタリングが可能です。

Centauri　ケンタウリ（ディスプレイ）

Centauri　ケンタウリ（ディスプレイ）

【新商品】：「Centauri ケンタウリ」は大画面の7インチフルカラータッチディスプレイのポータブルレーザーパワーメータで、シングルチャンネル及びデュアルチャンネルによる使用が可能です。最大10,000Hzでデータログを取得し、データストレージとしてUSBメモリを接続することができるほか、USB/RS232インターフェースにより外部機器との接続が可能です。

Optimet　オプティメット

Optimet　オプティメット

オプティメットの非接触形状測定センサーはコノスコピックホログラフィーという原理を採用しています。コノスコピックホログラフィー測定は、オプティメットの特許技術であり画期的かつ独創的な原理です。物体に集光したレーザ光は散乱光もしくは正反射光として反射してきます。この反射光を同一軸で検出し物体との距離を計測しますので、最大斜度８５度と言う急峻な傾斜面の測定を可能にします。

Conoline-100 コノライン-100 非接触ラインセンサ

Conoline-100 コノライン-100 非接触ラインセンサ

コノライン-100は、オプティメットのコノスコピックホログラフィ一方式を採用した非接触3D形状測定ラインセンサーです。サンプリングレート20,000 ポイント秒、スキャニングミラーで100ライン/秒に対応しています。最大計測ライン長18mm、ミクロンオーダーの精度で計測します。スキャニングミラーは最大角度±110゜まで対応可能で、アンダーカット、急峻な溝、側壁などクリアに確認が可能です。

25-225mm f/1.5　モーター駆動式連続ズームレンズ

25-225mm f/1.5　モーター駆動式連続ズームレンズ

オフィールSupIR™カメラ用望遠ズームレンズ
非冷却遠赤外線（LWIR）
P/N 680157

25-150mm f/1.4 モーター駆動式連続ズームレンズ

25-150mm f/1.4 モーター駆動式連続ズームレンズ

オフィールSupIR™カメラ用望遠ズームレンズ
非冷却遠赤外線（LWIR）
P/N 680119

15-75mm f/1.2 モーター駆動式連続ズームレンズ

15-75mm f/1.2 モーター駆動式連続ズームレンズ

オフィールSupIR™カメラ用望遠ズームレンズ
冷却遠赤外線（LWIR）
P/N 680386

SupIR 2.6mm f/1.4 固定アサーマルレンズ

SupIR 2.6mm f/1.4 固定アサーマルレンズ

LWIR - 1-FOV
P/N 680239

SupIR 4.2mm f/1.4 固定アサーマルレンズ

SupIR 4.2mm f/1.4 固定アサーマルレンズ

LWIR - 1-FOV
P/N 680240

20-275mm f/5.5 モーター駆動式連続ズームレンズ

20-275mm f/5.5 モーター駆動式連続ズームレンズ

オフィールSupIR™カメラ用望遠ズームレンズ
冷却中赤外線（MWIR）
P/N 680314

光のコリメーション及び集光レンズアセンブリ

光のコリメーション及び集光レンズアセンブリ

当社のカタログ製品の集光およびコリメーションアセンブリの製品群は、短納期で入手可能で、他の主要なOEMレーザーブランドと互換性があります。
焦点距離100mm、125mm、150mm、200mmに対応した標準品がございます。また、お客様のニーズに対応した設計および製造も可能です。

モーター駆動式ズームレンズ　（レーザー切断ヘッド用に特化）

モーター駆動式ズームレンズ　（レーザー切断ヘッド用に特化）

主な機能:
• 倍率範囲X1-X4
• 連続ズーム
• 全透過率 >97%
• 集光範囲 -15mm から +20mm
• 全集光範囲での焦点速度0.5秒
• お客様のご依頼に応じてOEMカスタムデザインが可能

SupIR 15-300mm f/4.0 駆動式連続ズームレンズ

SupIR 15-300mm f/4.0 駆動式連続ズームレンズ

中波長赤外線駆動式連続ズームレンズ
焦点距離：15-300mm
f/#：4.0
P/N: 680084/680204

SupIR 12.8mm f/1.0 固定アサーマルレンズ

SupIR 12.8mm f/1.0 固定アサーマルレンズ

遠赤外線非冷却センサー用固定アサーマルレンズ　車載用
焦点距離：12.8mm
f/#: 1.0
P/N:680177

SupIR 4.2mm f/1.4 センサー用フィッシュアイレンズ

SupIR 4.2mm f/1.4 センサー用フィッシュアイレンズ

遠赤外線非冷却
焦点距離：4.2mm
f/#: 1.4
P/N: 680240

LightIR 15-75mm f/1.2 センサー用ズームレンズ

LightIR 15-75mm f/1.2 センサー用ズームレンズ

遠赤外線非冷却センサー用ズームレンズ　ドローン搭載用
焦点距離： 15-75mm
f/#: 1.2
P/N: 680386

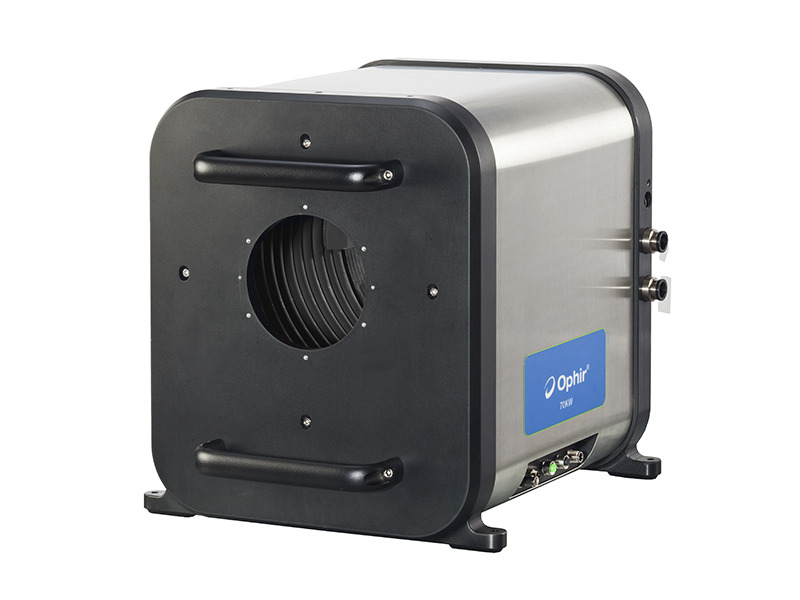

16K-W-BB-55 超高出力水冷サーマルセンサー

16K-W-BB-55 超高出力水冷サーマルセンサー

・有効口径55mm
・100W～16kWのパワー測定が可能
・拡散反射コーンを採用し、最大パワー密度は10 kW/cm²
・波長範囲0.8～2µmと10.6µmに対応
・温度超過を知らせるLED、警告音、インターロック機能を搭載

BeamWatch® Integrated　製造ライン向けビームプロファイリングシステム

BeamWatch® Integrated　製造ライン向けビームプロファイリングシステム

・最大パワー10kW（要求に応じて最大30kW）の集光ビームの、あらゆる重要なレーザービームのパラメーターを測定
・完全自動操作
・測定結果の合否判定
・工業用生産環境向けに頑丈設計

LBS-300HP-NIR　高出力レーザー用ビームスプリッター

LBS-300HP-NIR　高出力レーザー用ビームスプリッター

・高出力ファイバー、ディクスレーザーのビームプロファイル測定
・最大5kWまたは15MW/㎠に対応した減衰光学系
・フォーカス及びコリメートビームの測定
・入射出力の約0.0001％（1/106）がCCDカメラに入射
・レーザービームの偏光を保持

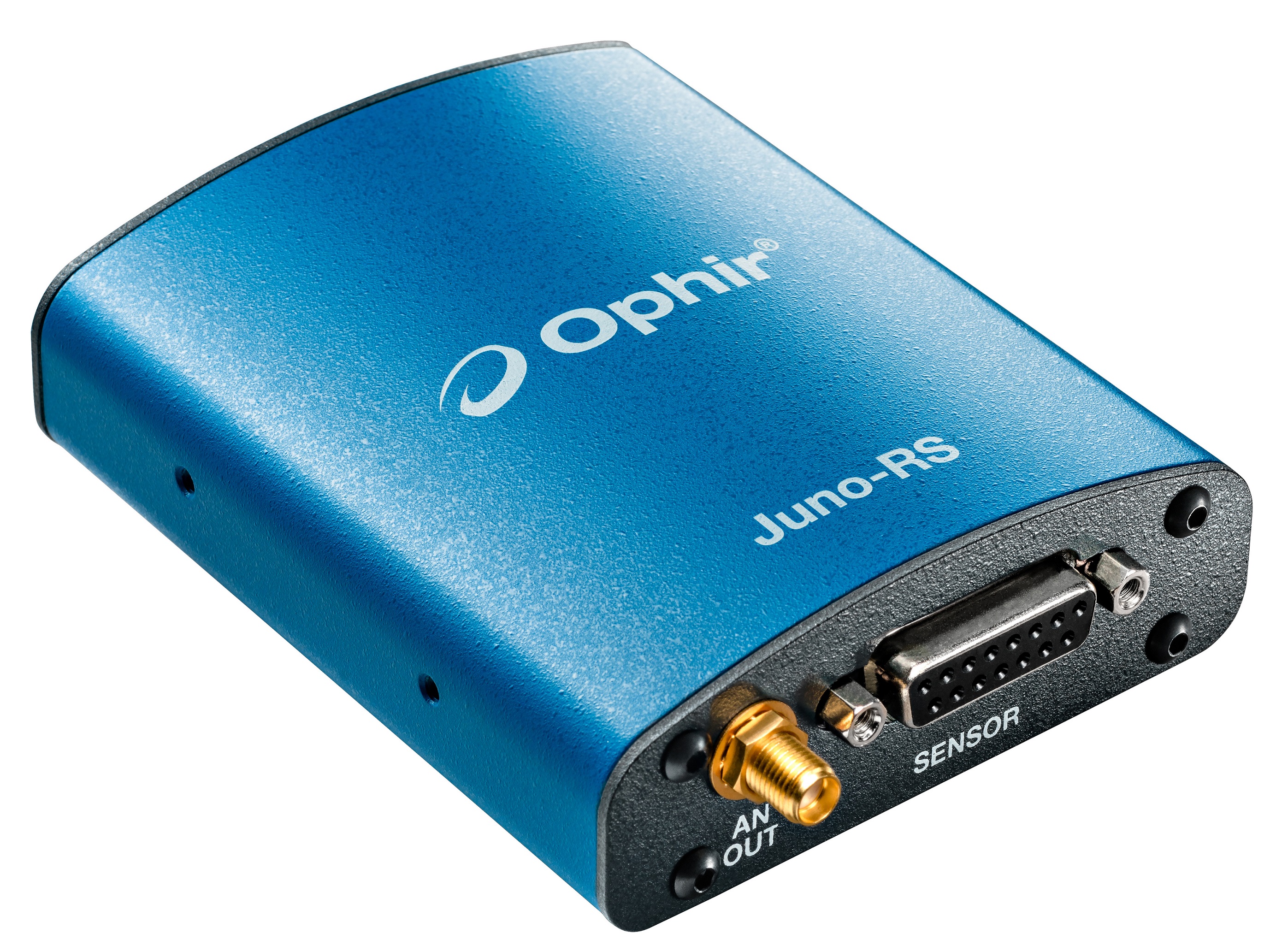

Juno+　Juno+ USB インターフェース

Juno+　Juno+ USB インターフェース

・バーチャルレーザーパワーメーター：センサーとPC間を接続、電源不要
・Ophir サーマルセンサー、パイロエレクトリックセンサー、フォトダイオードセンサー、ビームトラックセンサーに接続
・最大応答パルス10kHz
・アナログ出力
・ログパワー&エネルギー、平均化、統計表示、ヒストグラム表示など
・パルスパワー測定 / サーモパイルセンサー接続
・低繰返しパルスレーザーのパワー計測 / フォトダイオードセンサー接続 - パルス周期に基づくパワー測定（VCSEL用）
システムインテグレーターツール: LabVIEW VIs、COMオブジェクトインターフェース対応

SupIR 19mm f/1.1　固定アサーマルレンズ

SupIR 19mm f/1.1　固定アサーマルレンズ

SupIR 19mm f/1.1　
遠赤外線非冷却センサー用固定アサーマルレンズ　
車載用
P/N:65221

SupIR 13.6mm f/1.0　固定アサーマルレンズ

SupIR 13.6mm f/1.0　固定アサーマルレンズ

SupIR 13.6mm f/1.0　遠赤外線非冷却センサー用固定アサーマルレンズ　
車載用
P/N: 680345

SupIR 80-1200mm f/5.5 モーター駆動式連続ズームレンズ

SupIR 80-1200mm f/5.5 モーター駆動式連続ズームレンズ　　

SupIR 60-1200mm f/4.0
中赤外線冷却センサー用モーター駆動式連続ズームレンズ　
P/N:680478

SupIR 60-1200mm f/4.0 モーター駆動式連続ズームレンズ

SupIR 60-1200mm f/4.0 モーター駆動式連続ズームレンズ　

SupIR 60-1200mm f/4.0
中赤外線冷却センサー用モーター駆動式連続ズームレンズ　
P/N:680475

Wide Beam Imager 縮小光学系

Wide Beam Imager 縮小光学系

・LED、VCSEL、ファイバーレーザーなどの発散ビームと大口径ビームのサイズと強度分布の両方を測定
・ディフューザーを採用
・ディフューザーは直径48mm のクリアアパーチャー
・相応の空間分解能で発散または大きなビームを測定するためのソリューションを提供

Ariel 短時間照射パワーセンサー

Ariel 短時間照射パワーセンサー

Arielは、パルスパワーモードで短時間照射のエネルギー測定により、最大8kWの高出力レーザーを測定します。レーザーは、0.05〜数秒のパルスに設定されています。
Arielはレーザーパルスのエネルギーと入射時間を測定し、出力を計算します。連続モードでは、Arielは最大500Wを20秒間、または最大30Wを連続的に測定します。
Arielは、アディティブマニュファクチャリングのような狭いスペースでの使用だけでなく、製造プロセスの品質管理や研究開発にも最適です

LightIR 18-225mm f/4 モーター駆動式ズームレンズ

LightIR 18-225mm f/4 モーター駆動式ズームレンズ

中波長赤外線モーター駆動式ズームレンズ　ドローン搭載用
焦点距離： 18-225mm　
F/#: 4
P/N: 680473

SupIR 75mm f/1.2 マニュアルフォーカスレンズ

SupIR 75mm f/1.2 マニュアルフォーカスレンズ

焦点位置：75mm
F/＃：1.2
P/N： 680318

SupIR 45-900mm f/4.0　駆動式連続ズームレンズ

SupIR 45-900mm f/4.0　駆動式連続ズームレンズ

中波長赤外線カメラ用望遠ズームレンズ
MWIR
焦点位置：45-900mm
F/＃：4.0
P/N:680425/680426

SupIR 26-105mm f/1.6 駆動式連続ズームレンズ

SupIR 26-105mm f/1.6 駆動式連続ズームレンズ

長波長赤外線カメラ用ズームレンズ
焦点位置：26-105mm
F/＃：1.6
P/N:680320

SupIR 19mm f/1.1 LWIR 単焦点固定フォーカスレンズ

SupIR 19mm f/1.1 LWIR 単焦点固定フォーカスレンズ

LWIR 単焦点固定フォーカスレンズ、
SupIR、焦点距離19.0mm、
f/1.1、HCコート、HDフォーマット
P/N: 65221
